自動車の便利装置!

暇に任せ、愛車ワゴンR-kubura号に便利装置を付けてみました!

最近の車は便利な装置が幾つも付いていますネ〜


エンジンのプッシュスターターの物まねしてみました!

#1

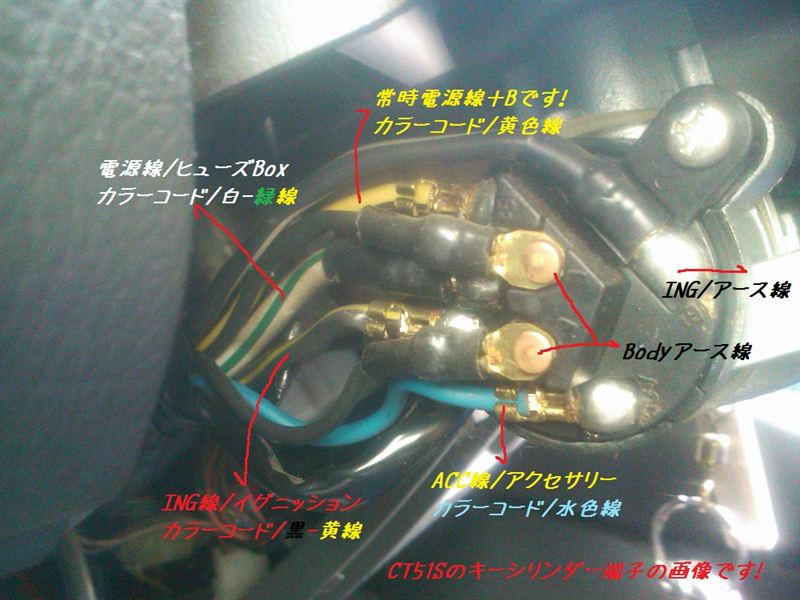

先ずは、キーシリンダーの配線から調べて、何処を改造すれば出来るかを調べます。


#2

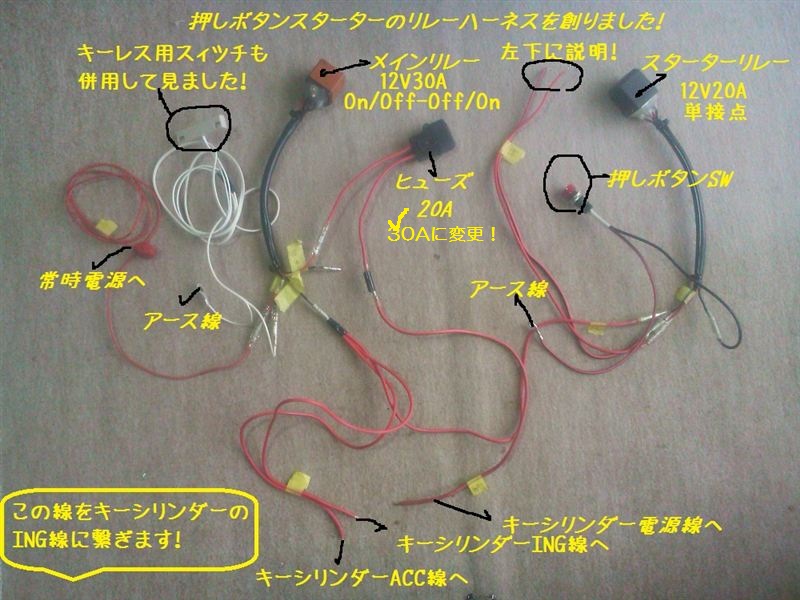

結論! 車輌配線以外に同じ回路のバイパス配線を創れば出来ますネ〜
其れが画像#2のリレー回路です!

#3 #4

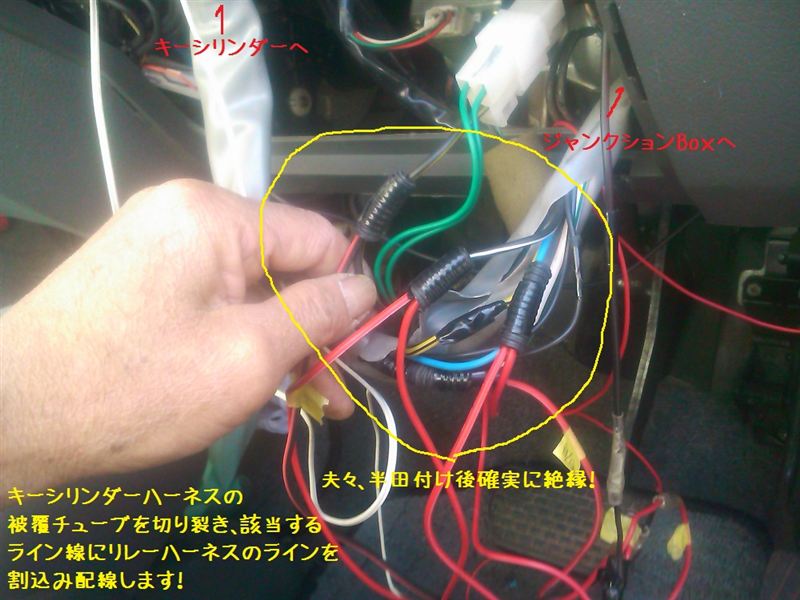

キーシリンダーから延びるハーネスとジャンクションBox(配電盤)の
間にリレー回路を組み込みます。

組み込後、キーシリンダーに延びるメイン電源線とイグニツション線を遮断します。
リレー回路を組み込む前に切断でも良いが、配線間違いを防止と正常に機能するかを
確認後、遮断した方が良いかもネ!

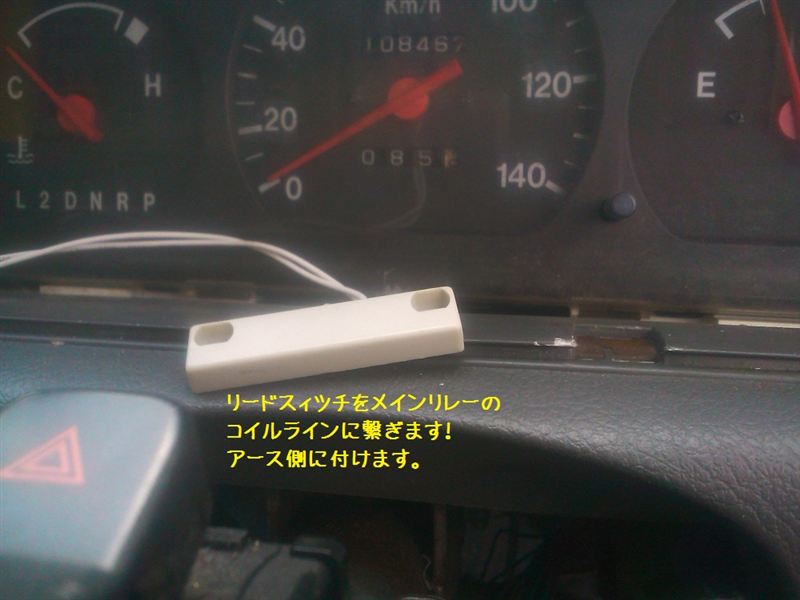

センサーの取り付け!(画像#4) 今回は動作が確実なリードスィツチを使いました。
このリードスィツチをメーターパネルの裏側に両面テープで固定します。

現在改良を加えてコネクター接合配線をして通常のイグニッションキーでも始動可能です


#5 #6

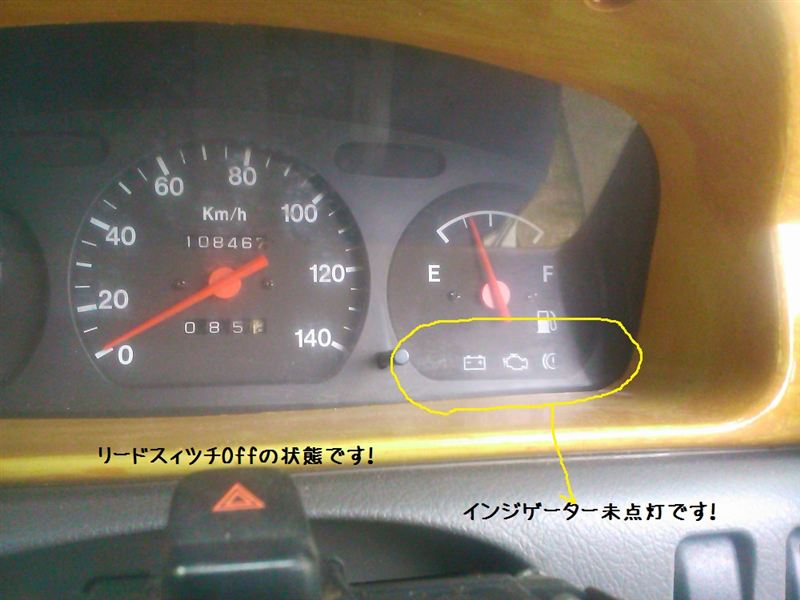

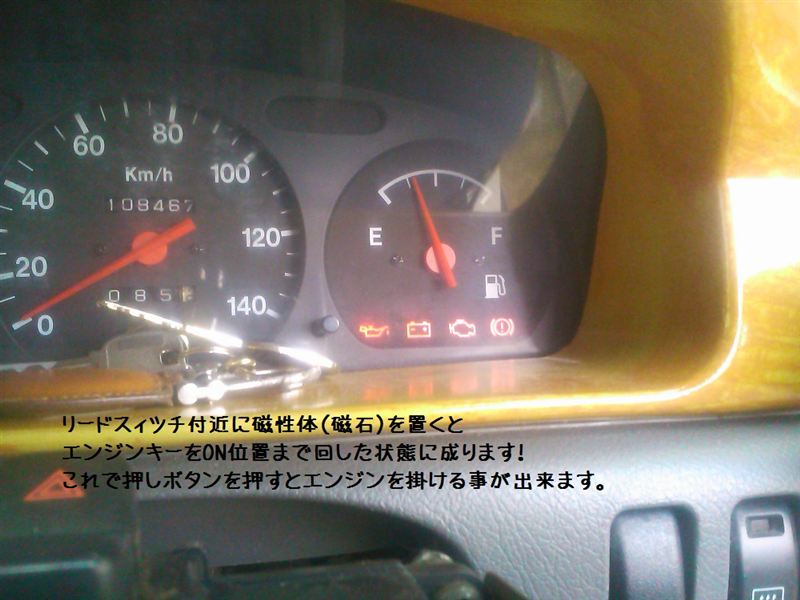

テストです! 既存キー位置ONの状態ですが未通電です 画像#6リードスィツチが
有る上辺り、メーターパネル速度計付近に磁性体付きキーホルダーを置きます。

キー位置ONの状態です!

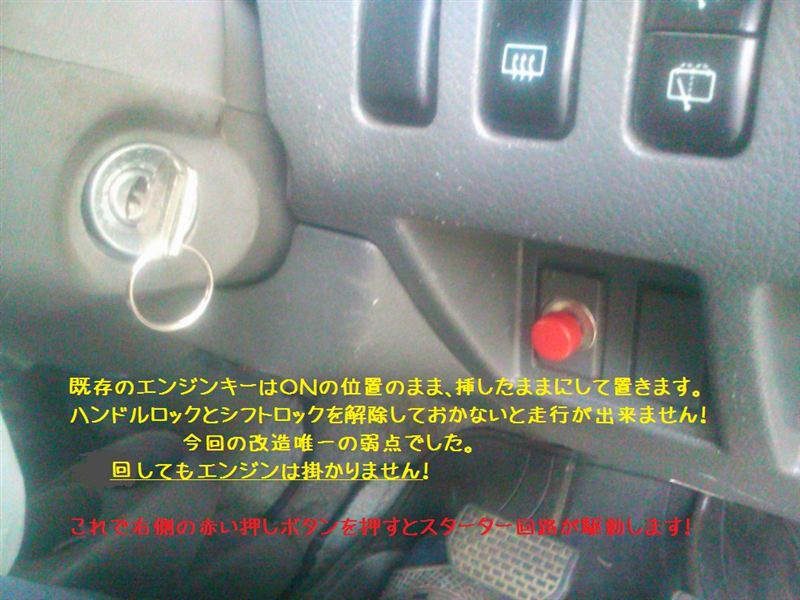

これで#8画像の赤ボタンを押せばスターターが起動し、エンジンが掛かります!

#7 #8
これでエンジンを掛けることが出来ます! 既存のキーは付けていますが、
エンジン始動には回しません!
シフトロックとハンドルロックを解除する為にON位置の状態です。



もう少し大きめで今風の押しボタンが見つからず、普通のボタンです。
何れ適当な今風に変えて見ましょう〜  完成後、走行試験は快調でした〜
